Regulačný ventil

G 41,G 46

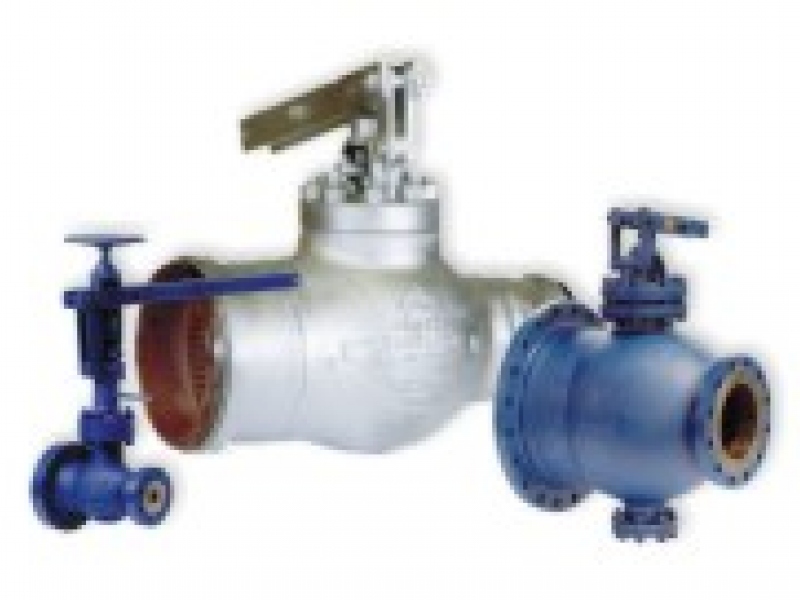

Regulačný ventil dvojcestný s rozšíreným výstupom

Pripojenie: W/F | PN: 16 ÷ 250 | DN: 40 ÷ 300

G 41 - Ventil je jednosedlový, pákový, prispôsobený pre ovládanie elektrickým servopohonom alebo silovalcom. Pre prípad núdzového ručného ovládania je možné vykonať zaistenie pák aretačným kolíkom a ventil ovládať ručným kolesom. Regulačný ventil je vybavený ukazovateľom zdvihu. Regulačné ventily nad 400°C sú vybavené labyrintovou upchávkou s odvodnením. Regulačná kuželka je vždy riešená pre parametre uvedené v objednávke a pre požadovaný druh charakteristiky.

G 46 - Ventil je dvojsedlový, pákový, prispôsobený pre ovládanie elektrickým servopohonom, prípadne pneumatickým alebo hydraulickým silovalcom. Pre prípad núdzového ovládania je možné pri ventiloch vybavených ručným kolesom vykonať zaistenie pák aretačným kolíkom a ventil ovládať ručne. Regulačná kuželka je vždy riešená pre parametre uvedené v objednávke a pre požadovaný druh charakteristiky.

Ovládanie ventilov:

elektromechanické pohony ZPA Pečky
- Modact MPS
- Modact Control MPS
- Modact Variant MPS

Spojovacie tiahlo nie je súčasťou dodávky, pokiaľ nie je požadované v objednávke.

Použitie ventilov:

Ako regulačný, redukčný alebo prepúšťací orgán s nepriamym ovládaním. Najvyššie dovolené pracovné pretlaky sú určené podľa ČSN 13 0010 (7/1990). Prípadné použitie pre vyššie teploty je nutné dopredu prerokovať s výrobcom. Správna funkcia regulačného ventilu je závislá na dispozičnom usporiadaní a dimenzovaní regulačnej stanice a preto sa doporučuje návrh ventilu konzultovať s výrobcom.

Pracovné médiá:

Ventily sú určené pre reguláciu prietoku a tlaku kvapalín, prípadne pár a plynov, ako je voda, vodná para a iné médiá kompatibilné s materiálmi vnútorných častí armatúr. Na ventiloch sa dovoľujú maximálne prevádzkové tlakové spády do 4,0 MPa, pri rešpektovaní hodnoty menovitého tlaku, a s prihliadnutím ku konkrétnym prevádzkovým podmienkam (pomer p1/ p2, vznik kavitácie, nadkritické prúdenie a pod.).

Technická charakteristika ventilov

Konštrukčná rada	G 41 115 ...	G 46 115 ...		G 46 125 ...
Prevedenie	Regulačné ventily jednosedlové, priame, prírubové s rozšíreným výstupom	Regulačné ventily dvojsedlové, priame, prírubové s rozšíreným výstupom		Regulačné ventily dvojsedlové, priame, privarovacie s rozšíreným výstupom
Rozsah DN	DN 40/100, 65/150	DN 65/125 ÷ 300/600		DN 65/150 ÷ 300/400
Menovitý tlak	PN 250/160	PN 16/10 ÷ 250/160		PN 100/64 ÷ 100/100
Materiál telesa	Legovaná oceľ 1.7357	Legovaná oceľ 1.7357	Uhlíková oceľ 1.0619	Legovaná oceľ 1.7357	Uhlíková oceľ 1.0619
Rozsah pracovných teplôt	-20 ÷ 550°C	-20 ÷ 550°C	-20 ÷ 400°C	-20 ÷ 550°C	-20 ÷ 400°C
Typ regulačného orgánu	Sedlo - tvarovaná kuželka
Prietoková charakteristika	Lineárna, rovnopercentná podľa ČSN EN 60 534-1 (4/1997)
Hodnoty Kvs	5,85÷112,5 m³/hod	13,5 ÷ 1125 m³/hod		17,1 ÷ 810 m³/hod
Netesnosť	Trieda netesnosti II. podľa ČSN EN 1349 (5/2001)
