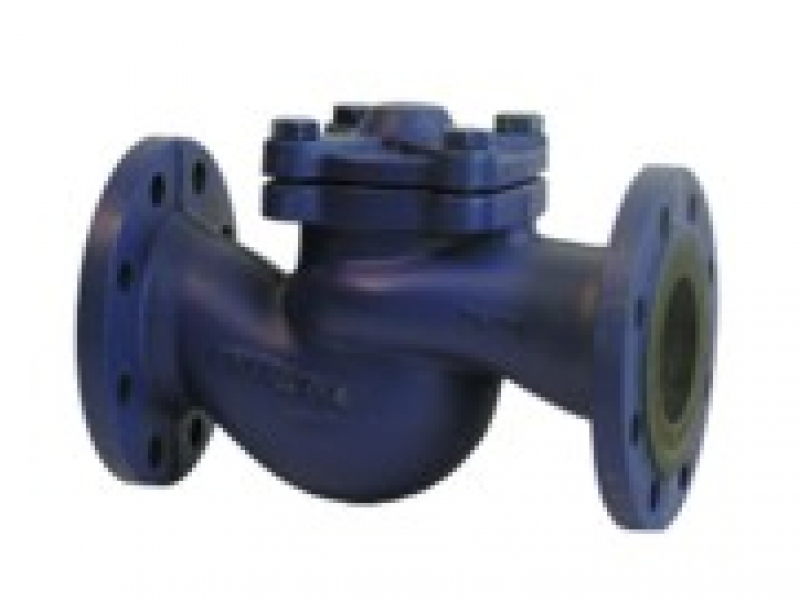

Spätný ventil

ZV 216

Spätný ventil

Pripojenie: F | PN: 25 | DN: 15 ÷ 200

Spätné ventily ZV x16 sú samočinné uzávery pre použitie pri dlhodobej bezúdržbovej prevádzke. Ventily v prevedení ZV x16 P sú uzatvárané spätným tlakom s pomocnou pružinou s prispením hmotnosti samotnej kuželky, otvárací pretlak je 0,05 ÷ 0,1 bar. Ventily v prevedení ZV x16 T sú uzatvárané výhradne spätným tlakom média za prispenia hmotnosti samotnej kuželky.

Prevedenie ventilov:

• ZV 116 P - spätný ventil s pomocnou pružinou zo sivej liatiny
• ZV 116 T - spätný ventil bez pomocnej pružiny zo sivej liatiny
• ZV 216 P - spätný ventil s pomocnou pružinou z tvárnej liatiny
• ZV 216 T - spätný ventil bez pomocnej pružiny z tvárnej liatiny

Použitie ventilov:

Ventil je určený na použitie ako samočinný spätný uzáver. U ventiloch z titulu funkcie nie je možné zaručiť tesnosť ako pri klasickom uzatváracom ventile, a preto je v prípade požiadavky na vyššiu tesnosť potrebné do potrubia zaradiť uzatvárací ventil. Ventily sú predovšetkým určené pre použitie v horúcovodných a parovodných okruhoch v elektrárňach, teplárňach, výmenníkových a odovzdávacích staniciach aj bežných kúrenárskych aplikáciách. Ventil je určený pre montáž do vodorovného potrubia vekom nahor, smer prúdenia je vždy pod kuželku a je určený šípkou na telese.

Pracovné médiá:

Ventily ZV x16 sú vhodné pre vodu, vodnú paru a ďalšie kvapaliny a plynné médiá kompatibilné s použitými materiálmi telesa a uzáveru ventilu.

Technická charakteristika ventilov
